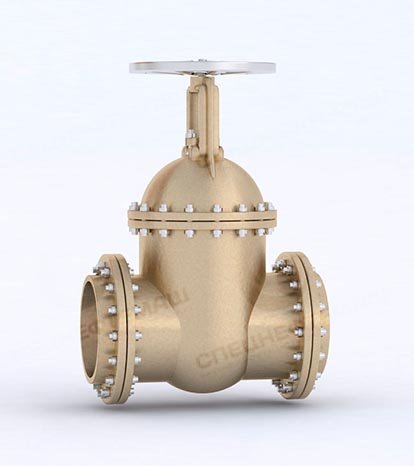

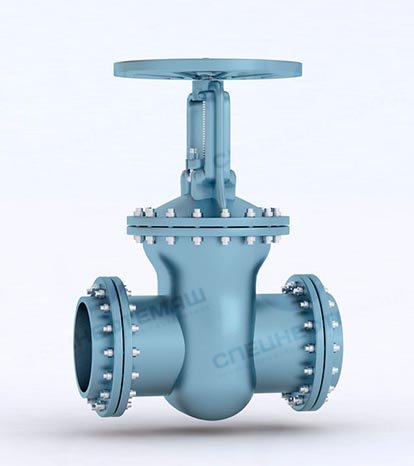

ЗКСЭ-63 задвижка стальная клиновая с выдвижным шпинделем

Опросный лист

Характеристики

Запрос цены

Мне нужна консультация

Материал корпуса:
сталь

Тип присоединения:
фланцевое, муфтовое резьбовое

Способ управления:
электропривод

Максимальная температура рабочей среды, °С:
425 °C

Ру, кг/см²:
63

Класс герметичности:
А (по ГОСТ 9544-2005)

Климатическое исполнение:
У1 (по ГОСТ 15150-69)

Рабочая среда:
Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие

Стальные кованые задвижки предназначены для установки на трубопроводы в качестве запорного устройства. Корпусные детали задвижек изготавливаются из стали марок: 20, 15ХМ, 20Г, 08Х18Н10Т с фланцевым присоединением, под приварку, муфтовым резьбовым и муфтовым под сварку с ручным управлением. Класс герметичности "А" по ГОСТ Р 54808 - 2011. Срок службы не менее 10 лет. Гарантия 24 месяца.

Купить задвижки можно в ООО НПО Спецнефтемаш. Мы предлагаем высокое качество, низкие цены, а также доставку в Москву и другие регионы России.

Основные технические данные и параметры

Номер чертежа: ЗКСЭ-63.000.000;
Рабочая среда: вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
Присоединение к трубопроводу: фланцевое по ГОСТ 12815-80, муфтовое резьбовое;
Материал корпуса: углеродистая сталь;
Герметичность затвора: по классу "А" ГОСТ 9544-93;
Климатическое исполнение: У1 по ГОСТ 15150-69;
Рабочее давление: 63 кгс/см2;
Способ управления: электропривод.

Габаритные и присоединительные размеры задвижек ЗКСЭ-63 с фланцевым исполнением

ЗКСЭ-63 задвижка стальная клиновая с выдвижным шпинделем с фланцевым исполнением

DN	D0	D1	L	W	H (в положении "открыто")	Вес, кг
15	10,5	12	216	100	163	5
20	13,5	17	229	100	163	6,4
25	18	22	254	125	201	9,2
32	22	28	280	160	221	12,4
40	29	35	240	160	248	15
50	36	42	292	200	283	23,2

Габаритные и присоединительные размеры задвижек ЗКСЭ-63 с муфтовым разьбовым исполнением

ЗКСЭ-63 задвижка стальная клиновая с выдвижным шпинделем с муфтовым разьбовым исполнением

DN	D0	D2	L	W	H (в полжении "открыто")	Вес, кг
15	13,5	Rc 1/2	90	100	163	2,225
20	13,5	Rc 3/4	90	100	163	2,3
25	18	Rc 1	105	125	201	3,65
32	22	Rc 5/4	124	160	221	5,05
40	29	Rc 3/2	124	160	248	5,35
50	36	Rc 2	130	200	283	8,1

Материальное исполнение задвижек ЗКСЭ-63

Корпус: сталь 20
Седло: 20Х13
Клин: 20Х13
Шток: 20Х13
Прокладка: ТРГ
Крышка: сталь 20
Болт: сталь 40Х
Уплотнение: ТРГ
Сальник: 20Х13
Крышка сальника: сталь 30
Болт откидной: сталь 40Х
Гайка: сталь 45
Гайка штока: 20Х13
Стопорная гайка: сталь 45
Маховик: сталь 25Л
